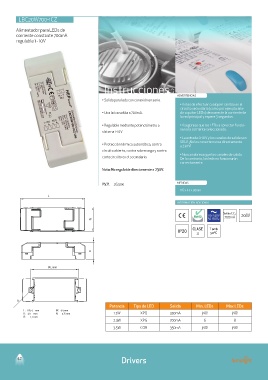

Page 42 - CatalogoLumolight2016

LBC20W700-1CZ

Alimentador para LEDs de
corriente constante 700mA
regulable 1 - 10V

Instrucciones

ADVERTENCIAS
• Salida para leds con conexión en serie.
• Antes de efectuar cualquier cambio en el
circuito secundario (como por ejemplo aña-
• Una única salida a 700mA. dir o quitar LEDs) desconecte la corriente de
la red principal y espere 5 segundos.
• Regulable mediante potenciómetro o • Asegúrese que los LEDs a conectar funcio-
nan a la corriente seleccionada.
sistema 1-10V
• La entrada 0-10V y los canales de salida son
SELV. ¡No los conecte nunca directamente
• Protección térmica automática, contra a 230V!
circuito abierto, contra sobrecarga y contra
• Nunca sobrecargue los canales de salida.
cortocircuito en el secundario. De lo contrario, los leds no funcionarán
correctamente.
Nota: No regulable directamente a 230V.

P.V.P. 26,50€ MEDIDAS
116 x 44 x 30mm
L
INFORMACIÓN ADICIONAL

Salida C.C.:
110-240V 700mA 20W
W 50-60Hz
IP20 CLASE T amb
II 50ºC

H

86,7mm

R
Potencia Tipo de LED Salida Min. LEDs Max LEDs
L: 116,4 mm W: 44 mm
H: 30 mm N: 4,6 mm 1.2W XPG 350mA ¡NO! ¡NO!
R: 2,1 mm
2.3W XPG 700mA 6 8
3.5W COB 350mA ¡NO! ¡NO!

Drivers
