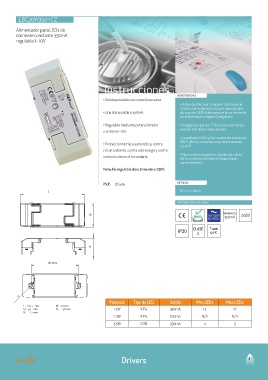

Page 41 - CatalogoLumolight2016

LBC20W350-1CZ

Alimentador para LEDs de
corriente constante 350mA
regulable 1 - 10V

Instrucciones

ADVERTENCIAS
• Salida para leds con conexión en serie.
• Antes de efectuar cualquier cambio en el
circuito secundario (como por ejemplo aña-
• Una única salida a 350mA. dir o quitar LEDs) desconecte la corriente de
la red principal y espere 5 segundos.
• Regulable mediante potenciómetro • Asegúrese que los LEDs a conectar funcio-
nan a la corriente seleccionada.
o sistema 1-10V
• La entrada 0-10V y los canales de salida son
SELV. ¡No los conecte nunca directamente
• Protección térmica automática, contra a 230V!
circuito abierto, contra sobrecarga y contra
• Nunca sobrecargue los canales de salida.
cortocircuito en el secundario. De lo contrario, los leds no funcionarán
correctamente.
Nota: No regulable directamente a 230V.

P.V.P. 26,50€ MEDIDAS
L 116 x 44 x 30mm

INFORMACIÓN ADICIONAL
Salida C.C.:
W 110-240V 20W
50-60Hz 350mA

IP20 CLASE T amb
II 50ºC

H

86,7mm

R
Potencia Tipo de LED Salida Min. LEDs Max LEDs
L: 116,4 mm W: 44 mm
H: 30 mm N: 4,6 mm 1.2W XPG 350mA 13 16
R: 2,1 mm
2.3W XPG 700mA N/A N/A
3.5W COB 350mA 4 5

Drivers 41
